HYCTP系列电流互感器过电压保护器

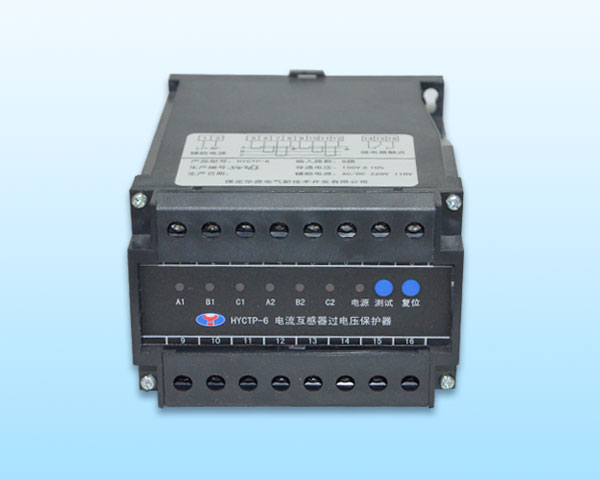

HYCTP-6型电流互感器过电压保护器
- 应用领域
- 应用环境
- 安装尺寸图
- 性能参数
电流互感器（CT）在电力系统中，广泛应用于一次测量与控制。HYCTP-6为适用于具有六个及以下CT二次绕组的过电压保护器。对用于差动、过流、测量、母线保护等的电流互感器二次回路进行保护。该保护器可重复使用。
主要功能如下：
1．由于本装置采用混合信号系统级芯片（SoC），因此可以智能化的控制适应各种复杂的运行情况，使电流互感器得到合理的保护
2.提供RS-485通讯接口，可以及时将保护器的状态参数返回到远程控制端,实现远程控制功能。
3.正常工作时，流入保护器的电流不超过0.1Ma，不影响CT正常工作。
当A（或B、C）与N两端电压超过150V时，HYCTP-6短接N与A（或B、C）。
4.保护继电器的触点容量大于15A。所以发生故障时，能使CT二次侧可靠短路。
5.继电器触点具有保持功能，按压“复位”按钮，才能解除保护。
6.装置提供一对常开触点，触点容量AC250V 16A。可接各种报警器
环境温度：﹣10℃～50℃；
大气压力：80kPa～110kPa；
湿度： ≤95%RH；
使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸气及含有较严重霉菌存在；
安装地点应具有防御风、雨、沙尘设施。
1．本机的屏安装方式为嵌入式，采用后接线方式。
2．采用功能插件的结构，本机共分两个功能插件：主控板、继电器控制板，两部分均可拔出，维护十分方便。
如您需要尺寸图及其它相关资料，可电话咨询0312-5902168 、5902157
HYCTP电流互感器过电压保护器的技术参数：
1、交流：220V±10% 50Hz
或直流：220V±10%
2、导通时间TS：50ms≤Ts≤250ms
3、继电器触点容量： AC220V/16A
4、电源功率消耗：≤3W
5、使用的CT规格： 二次侧峰值大于150V
6、安装方式：固定式
7、外形尺寸：155×197×81(长×宽×高)
